新豊根ダム その１

新豊根ダムはアーチ式ダムでは珍しい非対称放物線ドーム型アーチ式ダムを採用したダムで、
発電及び洪水調節を目的としている。
発電は新豊根発電所で揚水発電を行っており、上池が新豊根ダム、下池は佐久間ダムである。
自流併用式揚水発電により国内最大級の最大出力1,125,000kwの発電を行っている。

---

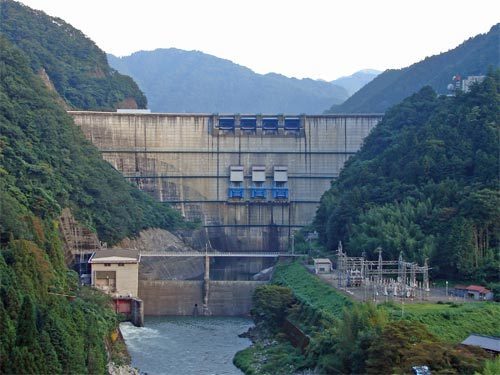

左岸下流から堤体を撮影。


新豊根ダムは、地質と地形の条件により非対称放物線ドーム型を採用している。


新豊根ダムのコンジットゲート。
ゲートは1門だけである。


左岸にある管理所。
手前の建物が監査廊の入口である。


天端の様子。
門が開いていれば、天端の見学は可能。


新豊根ダムのクレストゲートの巻上設備。
ローラゲートを2門装備している。


堤体下の様子。
ドーム型のため中間部の壁面とコンジットゲートが見えない。


左岸上流から堤体を撮影。
揚水発電により、貯水量は5%～10%程度変動する。


上流から堤体を撮影。
発電前のため水位が高い。

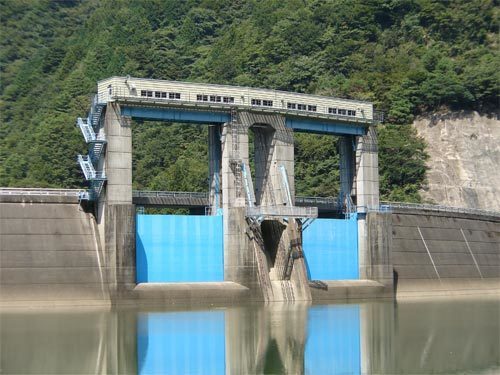

上流から見たクレストゲート。
ゲートは純径間13.800m×純高8.657mある。


新豊根ダムのダム湖・みどり湖の風景。
堤体の対岸には、新豊根発電所の取水口がある。


新豊根発電所の取水口。
最大で毎秒645.00m³の水を取水している。


新豊根発電所の取水口から見たみどり湖の風景。
ダム湖は名前の通り、緑色である。

---

新豊根ダム
　形式：非対称放物線ドーム型アーチ式コンクリートダム
　堤高：116.5m
　堤長：311.0m
　堤体積：374,800m³
　流域面積：136.3km²
　湛水面積：156ha
　総貯水量：53,500,000m³
　有効貯水量：40,400,000m³
　貯水池名：みどり湖
　水系河川名：天竜川水系大入川
　用途：洪水調節・農地防災、発電
　着手年：1969年
　竣工年：1972年
　所在：愛知県北設楽郡豊根村古真立
　マップコード：386 721 618*32

---

新豊根ダム周辺の地図
