丸山ダム その３

丸山ダムはダム建設時のケーブルクレーン跡、骨材プラント跡が今も残っており、
右岸ケーブルクレーン跡は展望台として利用されている。
丸山ダムは現在、新丸山ダムとして国内最大級の嵩上げ工事が実施されている。

---

右岸展望台より堤体を撮影。


丸山ダムは展望ポイントが多い。

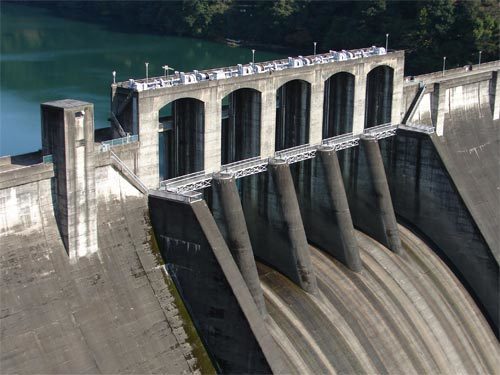

丸山ダムのゲート巻上機の様子。

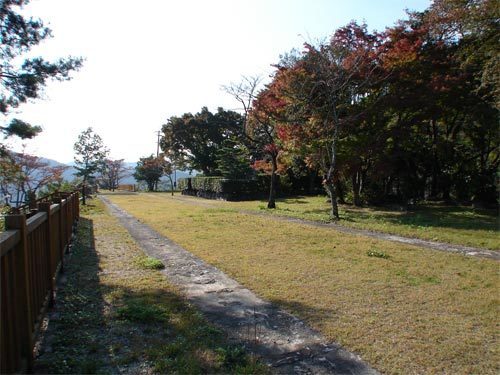

展望台はケーブルクレーン跡地を利用している。


展望台は新丸山ダム建設に従い、きれいに整備されていた。


左岸側のケーブルクレーン跡地も残っている。


丸山ダムの骨材プラント跡地。
5塔の骨材散布塔が今も残っている。


右岸上流にある丸山ダムの取水口。


手前が新丸山発電所、奥が丸山発電所の取水口である。


廃止された旧八百津発電所の取水口跡。


丸山ダムは、国内最大級の嵩上げ工事を実施中である。


新丸山ダムは、丸山ダムより24.5m嵩上げされる予定である。
中央上部の白点が新丸山ダムの最高水位、ガードレール下の白点が丸山ダムの最高水位である。

---

丸山ダム
　形式：直線重力式コンクリートダム
　堤高：98.2m
　堤長：260.0m
　堤体積：497,000m³
　流域面積：2,409km²
　湛水面積：263ha
　総貯水量：79,520,000m³
　有効貯水量：38,390,000m³
　貯水池名：丸山蘇水湖
　水系河川名：木曾川水系木曾川
　用途：洪水調節・農地防災、発電
　着手年：1950年
　竣工年：1955年
　所在：岐阜県加茂郡八百津町字安渡
　マップコード：98 756 751*36

新丸山ダム
　形式：直線重力式コンクリートダム
　堤高：122.5m
　堤長：382.0m
　堤体積：1,220,000m³
　流域面積：2,409km²
　湛水面積：387ha
　総貯水量：146,350,000m³
　有効貯水量：105,220,000m³
　貯水池名：丸山蘇水湖
　水系河川名：木曾川水系木曾川
　用途：洪水調節・農地防災、不特定用水・河川維持用水、発電
　着手年：1980年
　竣工年：不明
　所在：岐阜県加茂郡八百津町字安渡
　マップコード：98 756 751*36
