阿木川ダムの洪水吐を紹介する。
ロックフィルダムの洪水吐は比較的シンプルな構成が多いが、阿木川ダムの洪水吐は珍しく3種類の
ゲートから構成された凝った作りになっている。

---

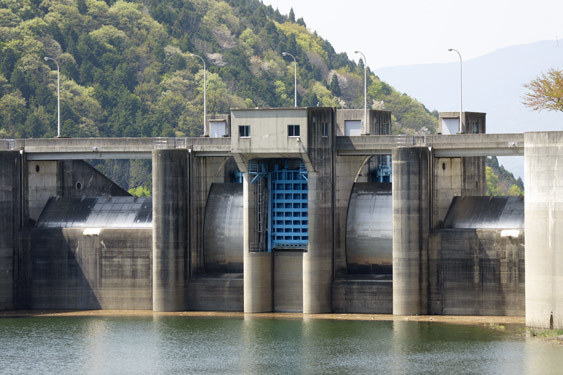

阿木川ダムの洪水吐。
まるで何かの秘密基地にように見える。


左右両端にあるのが非常用洪水吐用のフラップゲート。
高さ3.3m×幅18.0mのボックスガータ型フラップゲートが2門ある。


フラップゲートの隣にあるのが非常用洪水吐用のラジアルゲート。
高さ8.2m×幅9.925mのラジアルゲートが2門ある。


中央下部には常用洪水吐用のオリフィスゲートがある。
高さ5.0m×幅5.0mの高圧ラジアルゲートが1門ある。


上流側から見た洪水吐の様子。


中央のゲートはオリフィスゲートの予備ゲート。
左右が非常用洪水吐用のラジアルゲート。

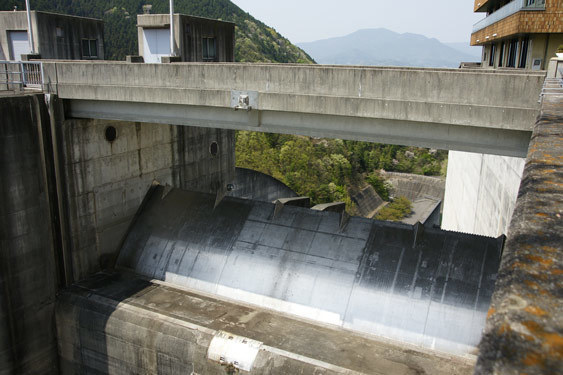

非常用洪水吐用のフラップゲート。
ロックフィルダムでこのようなフラップゲートを備えるのは珍しい。


フラップゲートはノコギリの刃のようなギザギザが入っている。


洪水吐のゲート室。


下流側には非常用洪水吐用のラジアルゲート室が並ぶ。


ダム湖側にはオリフィスゲートの予備ゲート室がある。


天端から見た洪水吐の導流部の様子。


下流から見た洪水吐と導流部。


副ダムの様子。
かなり大きい副ダムである。


副ダムの近くには沢山の魚が泳いでいた。


下流の様子。
赤い橋は阿弥陀橋。


その先にあるのが阿木川ダムの放水口である。

---

阿木川ダム
　型式：中央土質遮水壁型ロックフィルダム
　堤高：101.5m
　堤長：362.0m
　堤体積：4,900,000m³
　流域面積：81.8km²
　湛水面積：158ha
　総貯水量：48,000,000m³
　有効貯水量：44,000,000m³
　貯水池名：阿木川湖
　水系河川名：木曾川水系阿木川
　用途：洪水調節・農地防災、不特定用水・河川維持用水、上水道用水、工業用水
　着手年：1969年
　竣工年：1990年
　所在：岐阜県恵那市東野字山本
　マップコード：178 007 511*22

---
