高山ダム

淀川水系名張川に作られた水資源機構所有の多目的ダム。
洪水調節、河川維持及び、阪神地区へ上水道用水の供給を行っている。
また、ダム直下の高山発電所では最大出力6,000kWの水力発電を行っている。

---

左岸から堤体を撮影。


高山ダムは非常用洪水吐として6門のローラゲートを備えている。


堤体下部には常用洪水吐として4門の高圧ラジアルゲートを備えている。


右岸から堤体を撮影。


左岸に設置されているホロージェットバルブから河川維持放流を行っていた。


左岸下流に高山発電所がある。


右岸上流側から堤体を撮影。


ローラゲートの様子。


水面下で見えないが、常用洪水吐は予備ゲートとしてローラゲートが設置されている。


天端の様子。
1車線分の幅しか無いが、自動車も通行可能。


手前から順に取水設備、ローラゲートのゲート室、エレベータ棟が配置されている。

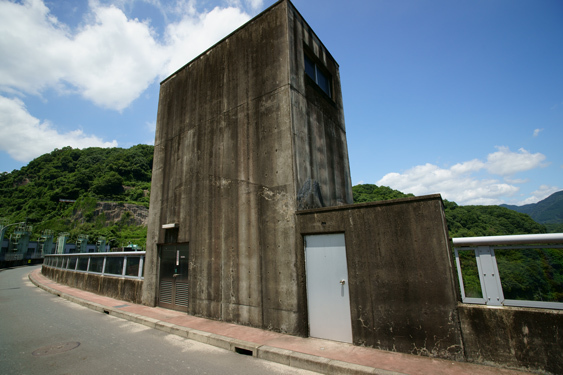

エレベータ棟。


ローラゲートのゲート室。


下流の様子。


導流壁と減勢池の様子。


右岸の高台に高山ダムの管理所がある。

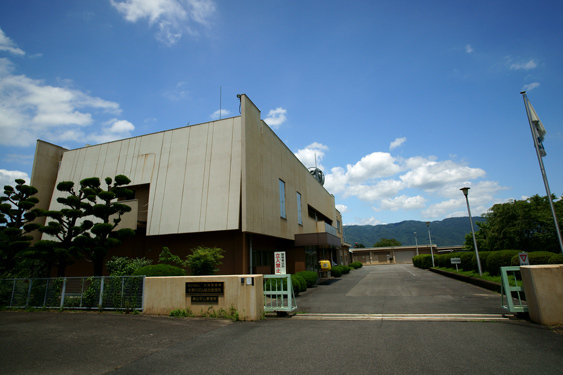

高山ダムの管理所。


管理所のある高台から眺めた堤体の様子。
堤体が大きくアーチを描いているのが良くわかる。

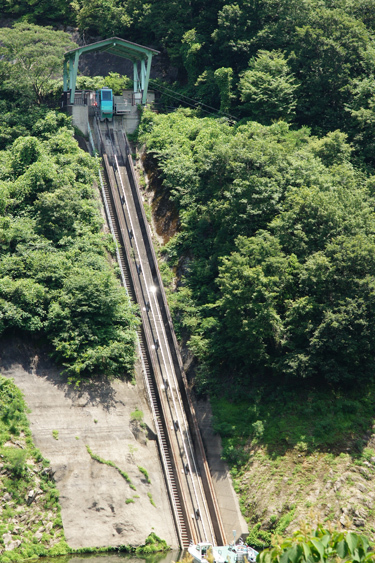

右岸にインクラインがある。
かなり急な角度である。

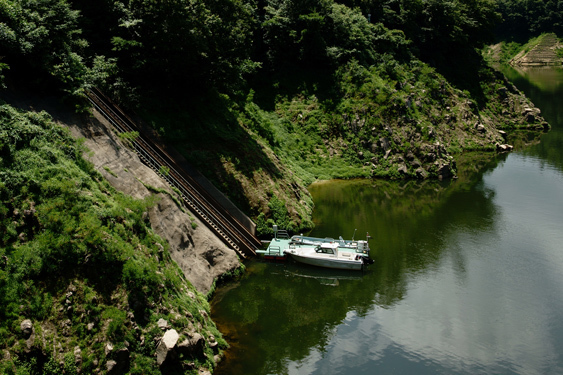

巡視艇が係留されていた。


左岸にはケーブルクレーンの橋脚跡が残っている。


高山ダムのダム湖・月ヶ瀬湖の風景。


月ヶ瀬湖には水質保全として曝気循環設備が4基設置されている。


表層曝気設備も2基設置されている。


月ヶ瀬湖に架かる高山橋。


高山橋から月ヶ瀬湖下流側を撮影。
曝気循環設備が見える。


高山橋から上流側を撮影。


高山ダムの下流には大河原発電所の取水堰がある。
大河原発電所は大正時代に作られた発電所である。


堤高は15m未満である、石貼りのきれいな堤体である。


調整池の様子。
右岸側に取水設備が見える。


大河原発電所の取水設備。
取水ゲートは新しくなっているが、余水路は建設当時のままのようである。


取水堰から2km程下流にある大河原発電所。
発電所母屋は建設当時のままである。

---

高山ダム
　型式：アーチ重力式コンクリートダム
　堤高：67.0m
　堤長：208.7m
　堤体積：214,000m³
　流域面積：615.0km²
　湛水面積：260ha
　総貯水量：56,800,000m³
　有効貯水量：49,200,000m³
　貯水池名：月ヶ瀬湖
　水系河川名：淀川水系名張川
　用途：洪水調節・農地防災、不特定用水・河川維持用水、上水道用水、発電
　着手年：1958年
　竣工年：1969年
　所在：京都府相楽郡南山城村大字高尾
　マップコード：131 571 890*66

---
