奈川渡ダム

信濃川水系梓川上流に作られた東京電力所有の発電専用ダム。
安曇発電所で最大出力623,000kWの水力発電を行っている。
安曇発電所は揚水式で、上池が奈川渡ダム、下池が水殿ダムである。

---

右岸から堤体を撮影。


奈川渡ダムは国内のアーチ式ダムの中で第3位の高さを誇る。

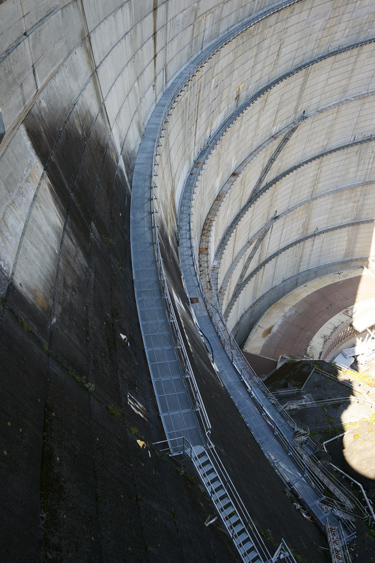

堤高が155mあるため、キャットウォークも6段ある。


左岸から堤体を撮影。

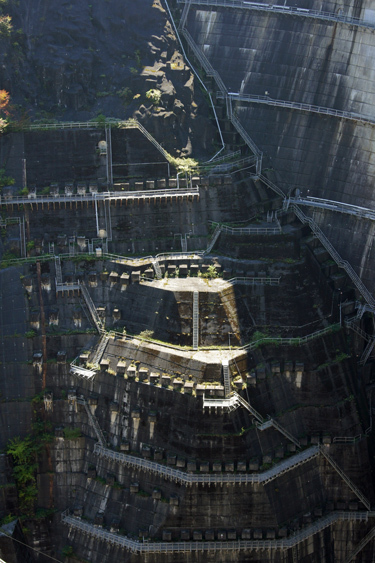

右岸はコンクリートで複雑に護岸されている。


ダム直下の様子。


安曇発電所の1～2号機建屋。
最大出力211,000kWの水力発電を行っている。


安曇発電所の3～6号機建屋。
最大出力412,000kWの水力発電を行っている。


3～6号機は揚水式である。


下流の様子。
この先に水殿ダムがある。


左岸上流から堤体を撮影。


右岸上流から堤体を撮影。


繁船設備船庫とインクライン。


奈川渡ダムの非常用洪水吐。


トンネル式の洪水吐である。


堤体中央に安曇発電所1～2号機の取水口がある。


1～2号機で最大180m³/sの取水を行っている。


取水口の予備ゲートの挿入口。


天端中央には3本のポールが立っている。
ポール下に予備ゲートが格納されていると思われる。


左岸に予備ゲートを操作するガントリークレーンが設置されている。


IHI製の60tクレーンである。

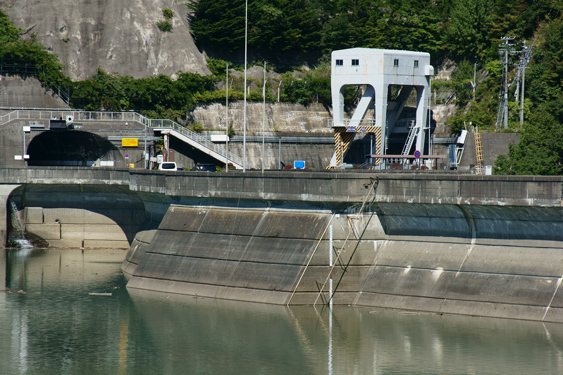

右岸側に安曇発電所3～6号機の取水口がある。
3～6号機で最大360m³/sの取水を行っている。


こちらにもガントリークレーンが設置されている。


ガントリークレーン横の階段を登ると慰霊碑に辿り着く。


慰霊碑。
缶ビールが供えられていた。


奈川渡ダムの天端の様子。
天端は国道158号線となっている。

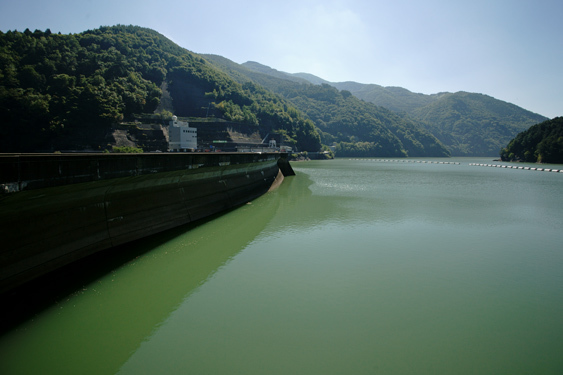

奈川渡ダムのダム湖・梓湖の風景。
ダム湖は二股に分かれている。


右岸側が奈川である。


左岸側が梓川である。


右岸にある梓川テプコ館。
現在は閉館され、1階フロアのみ休憩所として開放されている。

---

奈川渡ダム
　型式：ドーム型アーチ式コンクリートダム
　堤高：155.0m
　堤長：355.5m
　堤体積：660,000m³
　流域面積：380.5km²
　湛水面積：274ha
　総貯水量：123,000,000m³
　有効貯水量：94,000,000m³
　貯水池名：梓湖
　水系河川名：信濃川水系梓川
　用途：発電
　着手年：1961年
　竣工年：1969年
　所在：長野県松本市安曇字中山
　マップコード：405 461 466*42

---

奈川渡ダム周辺の地図
